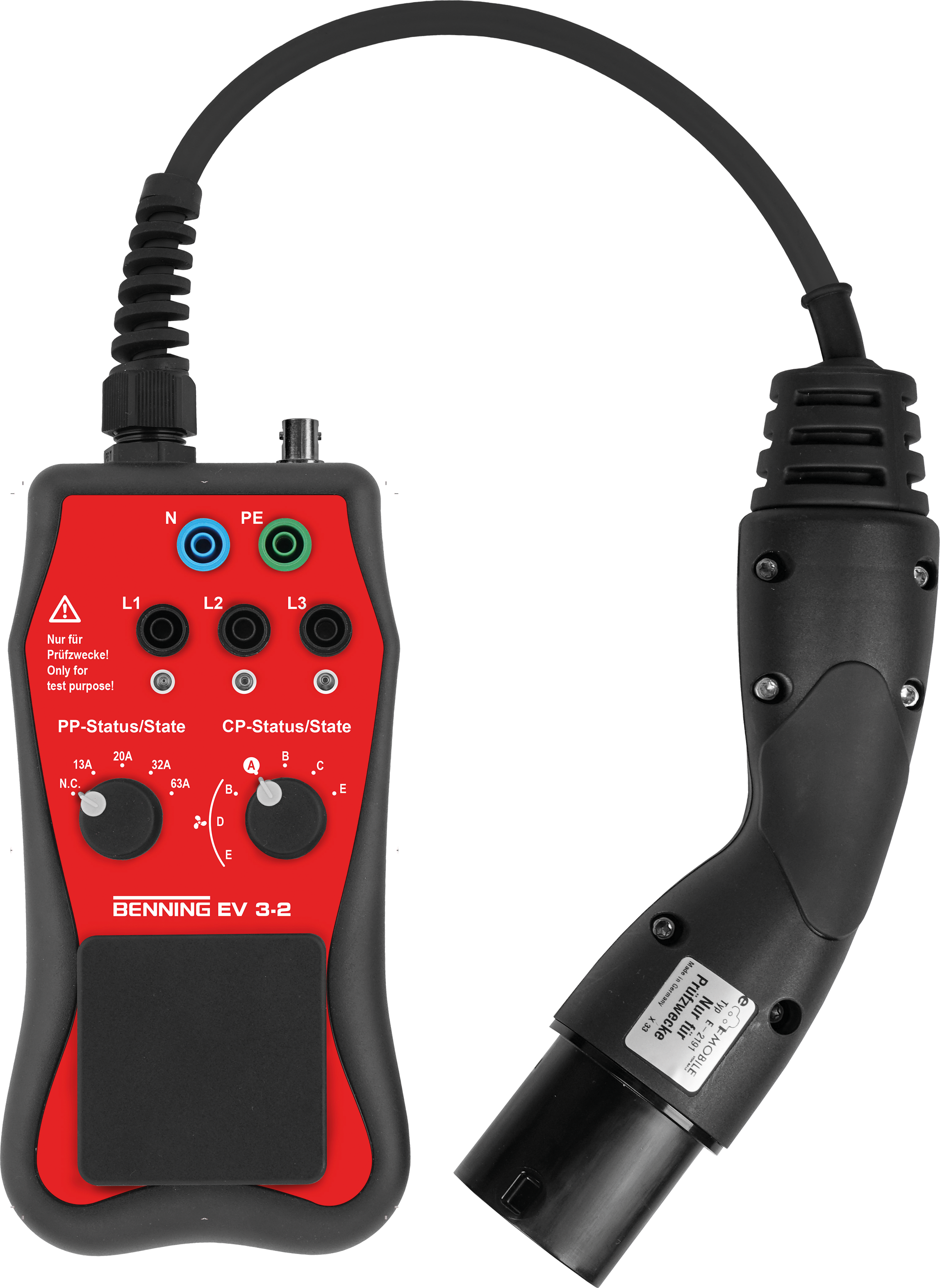

BENNING EV 3-2 Laadpaal Testadapter
Artikelnummer:
44044169
Artikelnummer fabrikant:
044169
EAN:
4014651441699
Merk :
Benning
Productinformatie
BENNING EV 3-2 Laadpaal Testadapter
EV 3-2 Laadpaal Testadapter
Meetadapter met IEC Type 2 aansluiting voor het simuleren van de laadfunctie en de controle van de veiligheidsfuncties van 1- en 3-fase e-laadstations
BENNING EV 3-2 is een meetadapter speciaal ontworpen voor het testen van e-laadstations in combinatie met de installatietester BENNING IT 130
Kenmerken:
• Testcontactdoos en 4 mm-connectoren voor aansluiting op een installatietester
• Afzonderlijke faseweergave met drie LED's voor eenvoudige spanningscontrole
• PP-Status simuleert de codering van de laadkabel (maximale belastbaarheid)
• CP-Status simuleert voertuigstatus A, B, C, D en E (kortsluiting tussen CP-PE)
• BNC-connector voor het meten van het CP-signaal met een oscilloscoop
• Controle van het EVSE-vergrendelingssysteem vanaf status B (vrijgave geblokkeerd)
• Ingangsspanning: 1-fase max. 250 V, 3-fase max. 430 V
• Frequentie: 50 Hz, 60 Hz
• Max. teststroom: 40 A (10 ms)
• Isolatie: klasse II
• Beschermingsklasse: IP 40
• Meetcategorie: CAT II 300V
• Afmetingen: 200 x 100 x 70 mm
• Lengte testkabel: 0,3 m
• Gewicht: 0,82 kg
• Bedrijfstemperatuur: 0 - 40 °C
• Inclusief: gebruiksaanwijzing, tas
Meetadapter met IEC Type 2 aansluiting voor het simuleren van de laadfunctie en de controle van de veiligheidsfuncties van 1- en 3-fase e-laadstations
BENNING EV 3-2 is een meetadapter speciaal ontworpen voor het testen van e-laadstations in combinatie met de installatietester BENNING IT 130
Kenmerken:
• Testcontactdoos en 4 mm-connectoren voor aansluiting op een installatietester
• Afzonderlijke faseweergave met drie LED's voor eenvoudige spanningscontrole
• PP-Status simuleert de codering van de laadkabel (maximale belastbaarheid)
• CP-Status simuleert voertuigstatus A, B, C, D en E (kortsluiting tussen CP-PE)
• BNC-connector voor het meten van het CP-signaal met een oscilloscoop
• Controle van het EVSE-vergrendelingssysteem vanaf status B (vrijgave geblokkeerd)
• Ingangsspanning: 1-fase max. 250 V, 3-fase max. 430 V
• Frequentie: 50 Hz, 60 Hz
• Max. teststroom: 40 A (10 ms)
• Isolatie: klasse II
• Beschermingsklasse: IP 40
• Meetcategorie: CAT II 300V
• Afmetingen: 200 x 100 x 70 mm
• Lengte testkabel: 0,3 m
• Gewicht: 0,82 kg
• Bedrijfstemperatuur: 0 - 40 °C
• Inclusief: gebruiksaanwijzing, tas
Downloads
Specificaties
| Type toebehoren/onderdelen: | Meetsonde |
|---|---|
| Toebehoren: | Ja |
| Onderdeel: | Nee |
| Setuitvoering: | Nee |
| Met koffer/tas: | Ja |
| Insteektechniek: | 4 mm veiligheidsstekkertechniek |
| Max. werkspanning: | 430 V |
| Stroombelastbaarheid: | 40 A |
| Meetcircuitcategorie: | CAT II |
