BENNING PV 1-1+ Tester voor fotovoltaïsche installaties
Artikelnummer::
4405042101
Artikelnummer fabrikant
: 05042101
EAN: 4014651421011
Merk
: Benning
Productinformatie

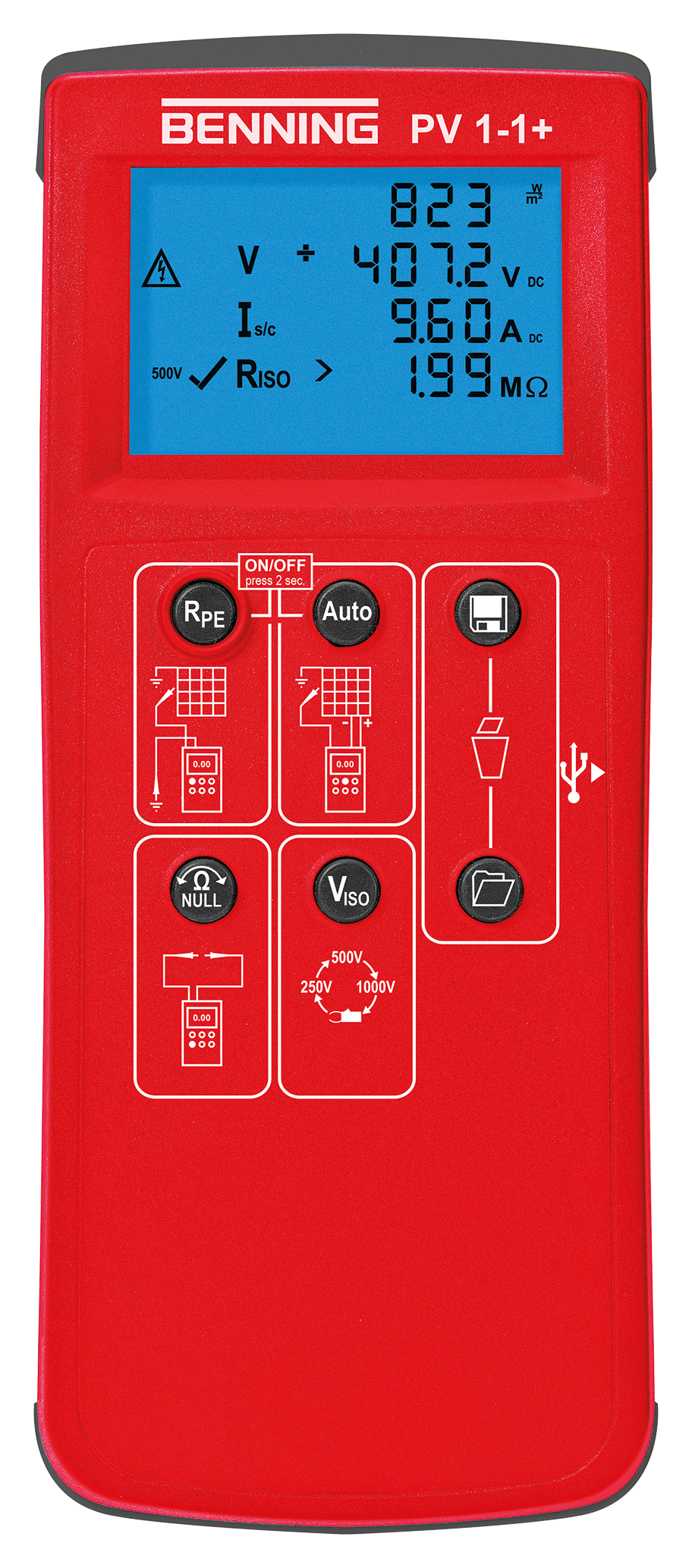

BENNING PV 1-1+ Tester voor fotovoltaïsche installaties
Batterijgevoede fotovoltaïsche installatietester voor mobiel testen van netgekoppelde fotovoltaïsche systemen BENNING PV 1-1+
De nieuwste generatie PV-modules maakt gebruik van PV-celtechnologieën met een hoger rendement en een hogere effectieve capaciteit
Door het extra vermogen kunnen deze PV-modules bij kortsluiting inschakelstromen genereren die ver boven de gespecificeerde kortsluitstromen (Isc) liggen
Voordelen van BENNING PV 1-1+
✔ De BENNING PV 1-1+ is een verdere ontwikkeling van de BENNING PV 1-1 en biedt verbeterde testcompatibiliteit van de nieuwste technologie PV-modules met een hoog rendement
✔ De geoptimaliseerde overbelastingsbeveiliging biedt een 300% hogere bescherming tegen transiënte kortsluitstromen veroorzaakt door hoge modulecapaciteiten
✔ Aan de aangepaste behuizing met rondom lopende rubberen bescherming kan een draagriem worden bevestigd voor handsfree werken
✔ Een pluspunt op het gebied van testcompatibiliteit, betrouwbaarheid en gebruiksgemak
Meetfuncties:
Weerstandsmeting aardgeleider met teststroom van 200 mA
Nullastspanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
Kortsluitstroommeting via een intern circuit tot 15 ADC zonder gevaar voor de gebruiker
Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038)
De BENNING PV 1-1 kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) ontvangen via radioverbinding
De nieuwste generatie PV-modules maakt gebruik van PV-celtechnologieën met een hoger rendement en een hogere effectieve capaciteit
Door het extra vermogen kunnen deze PV-modules bij kortsluiting inschakelstromen genereren die ver boven de gespecificeerde kortsluitstromen (Isc) liggen
Voordelen van BENNING PV 1-1+
✔ De BENNING PV 1-1+ is een verdere ontwikkeling van de BENNING PV 1-1 en biedt verbeterde testcompatibiliteit van de nieuwste technologie PV-modules met een hoog rendement
✔ De geoptimaliseerde overbelastingsbeveiliging biedt een 300% hogere bescherming tegen transiënte kortsluitstromen veroorzaakt door hoge modulecapaciteiten
✔ Aan de aangepaste behuizing met rondom lopende rubberen bescherming kan een draagriem worden bevestigd voor handsfree werken
✔ Een pluspunt op het gebied van testcompatibiliteit, betrouwbaarheid en gebruiksgemak
- Eenvoudig - Bediening via toetsen met AUTO-testprocedure
- Snel - Testen in enkele seconden
- Veilig - Veilige meetverbinding, ook als de fotovoltaïsche installatie energie levert
Meetfuncties:
Weerstandsmeting aardgeleider met teststroom van 200 mA
Nullastspanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
Kortsluitstroommeting via een intern circuit tot 15 ADC zonder gevaar voor de gebruiker
Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038)
De BENNING PV 1-1 kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) ontvangen via radioverbinding
- Indicatie: Grafisch display (verlicht)
- Aardleidingsweerstand (Rpe): 0,05 Ohm - 199 Ohm
- Nullastspanning (Uoc): 5 V - 1000 V DC
- Kortsluitstroom (Isc): 0,5 A - 15 A DC
- Isolatieweerstand (Riso): 0,05 MOhm - 199 MOhm (250/500/1000 V)
- Automatische meting: +/-, Uoc, Isc, Riso
- DC-leidingstroom/AC-stroom 0,2 A - 40 A DC/AC (via BENNING CC 3)
- Zonne-instraling: 100 W/m² - 1250 W/m² (via BENNING SUN 2)
- PV module- en omgevingstemperatuur: -30°C tot +125°C (via BENNING SUN 2)
- Spanningsmeting 2-polig d.m.v. 4 mm snoeren: 30 V - 440 V AC/DC
- Geheugen: 200 metingen
- Interface: 1 x USB/433 MHz signaal
- Afmetingen: 270 x 115 x 80 mm
- Gewicht: 1,2 kg

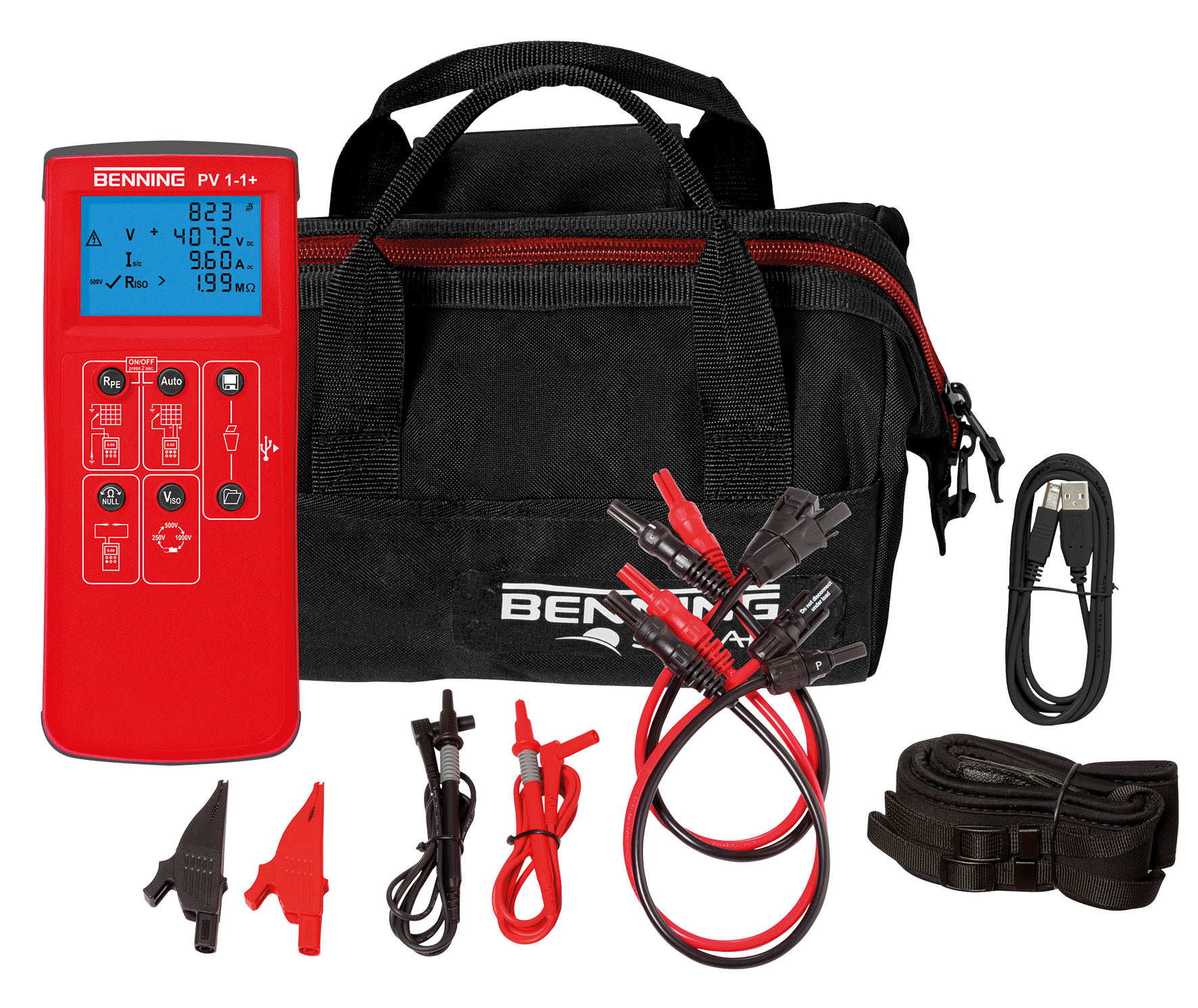

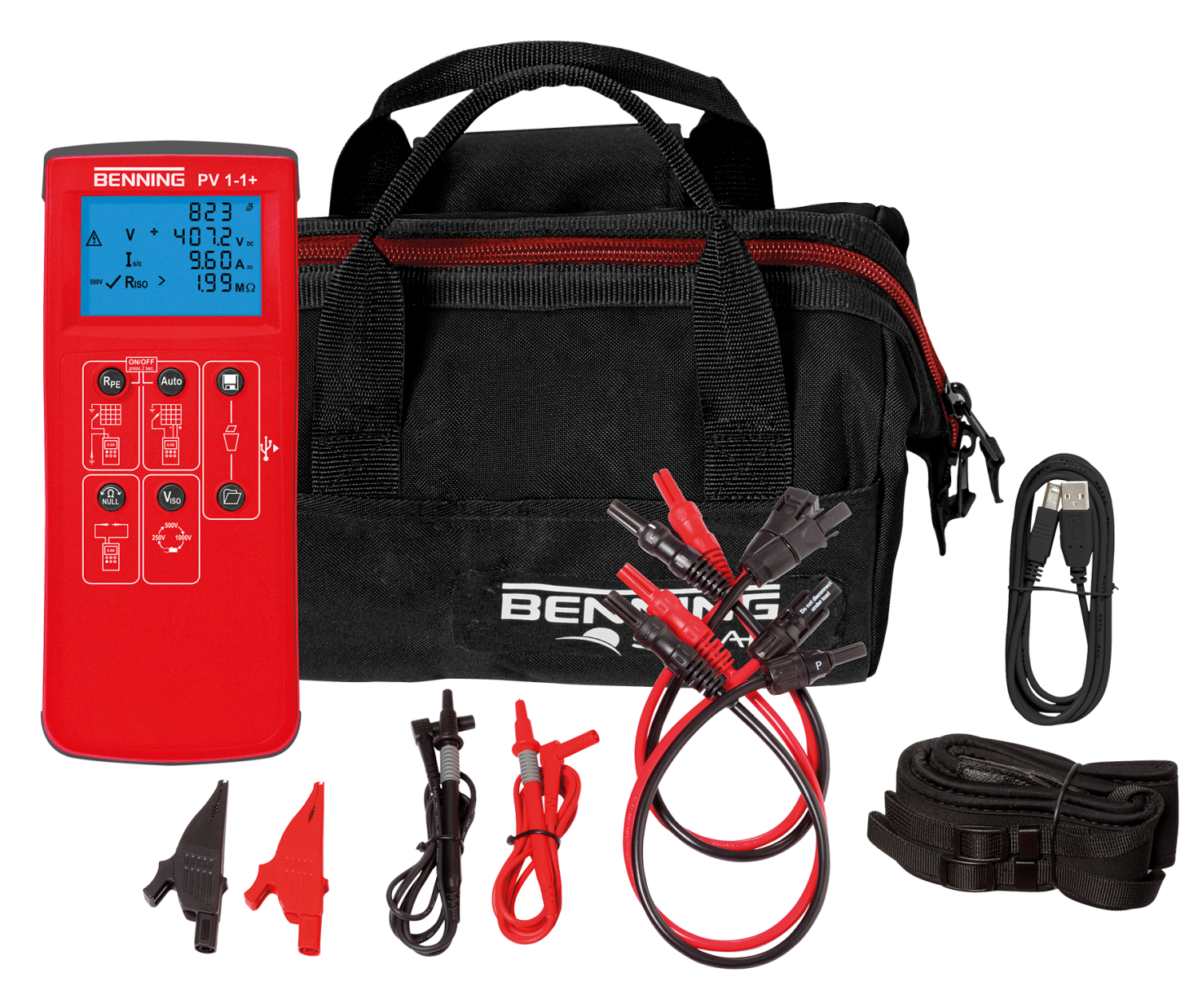

- Inclusief tas met draagriem, 4 mm veiligheidsmeetsnoeren, krokodillenklemmen, MC4-/Sunclix-veiligheidsmeetsnoeren, download/driver-software (CD), micro USB-kabel, batterijen en gebruiksaanwijzing
Downloads
Specificaties
| ETIM Classificatie Code: | EC004652 (Fotovoltaïsch testapparaat) |
|---|---|
| ETIM Groep Code: | EG000044 (Meet- en testapparatuur) |
| Beschermingsgraad (IP): | IP40 |
| Breedte: | 115 mm |
| Compensatie meetleidingsweerstand: | Handmatig |
| Continuïteitsmeting stroom: | 200 - 200 mA |
| Continuïteitsmeting weerstand: | 0.05 - 199 Ohm |
| Externe spanningsdetectie: | Ja |
| Gewicht incl. accupack: | 1.2 kg |
| Hoogte: | 80 mm |
| Isolatieweerstandsmeetbereik: | 0.05 - 199 MOhm |
| Isolatieweerstandsmeting: | 250 - 1000 V |
| Kortsluitstroommeting (lsc): | 0.5 - 15 A |
| Lengte: | 270 mm |
| Max. spanning meetcircuitcategorie: | 1000 V |
| Meetcircuitcategorie: | CAT I |
| Meetwaardegeheugen: | Ja |
| Met display: | Ja |
| Meting van zonnestraling: | Ja |
| Nullastspanningsmeting (Uoc): | 5 - 1000 V |
| Polariteitstest: | Ja |
| Temperatuurmeting: | Ja |
| Type voeding: | Batterij |
| Uitvoering van de interface: | USB |
| Voedingsmeting: | AC/DC |
