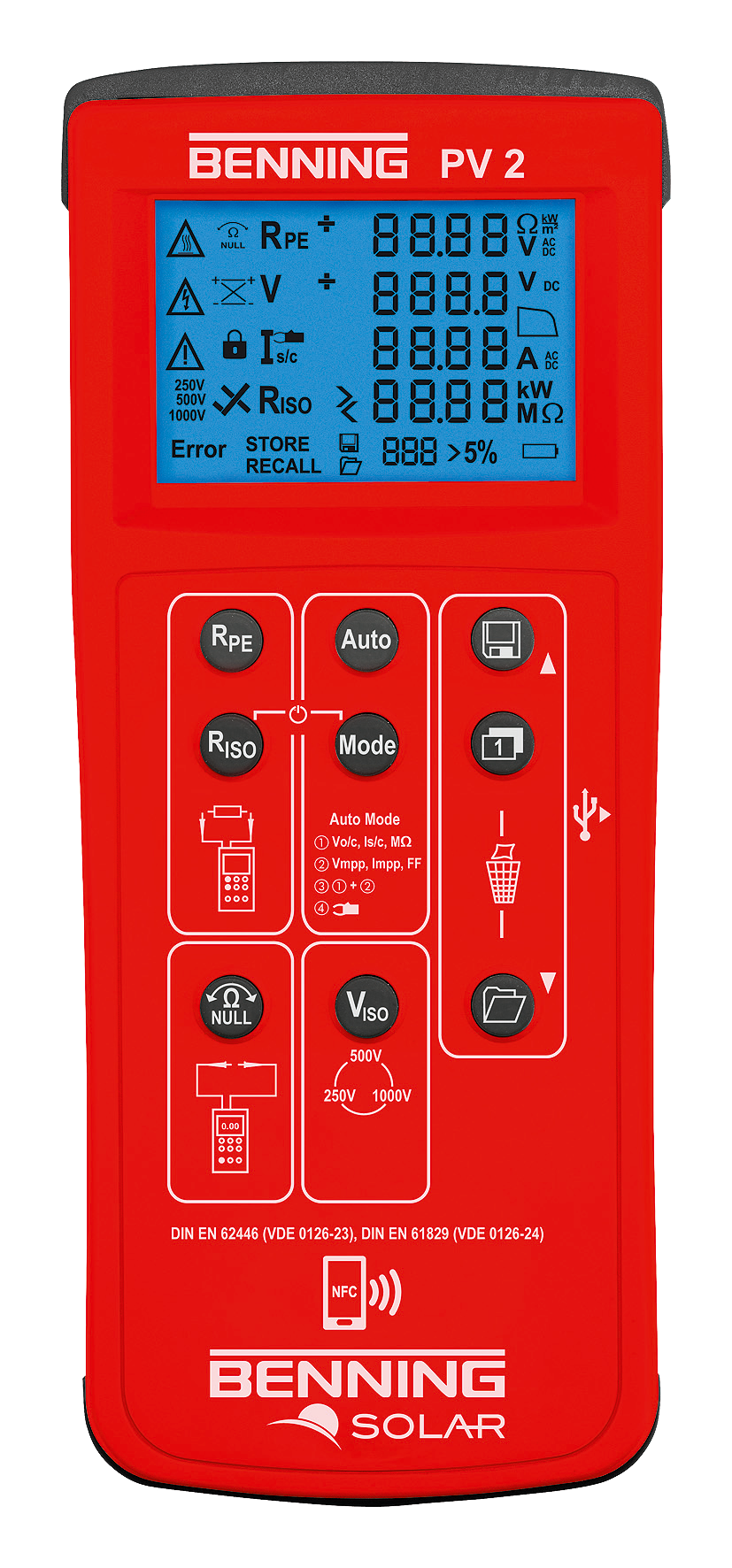

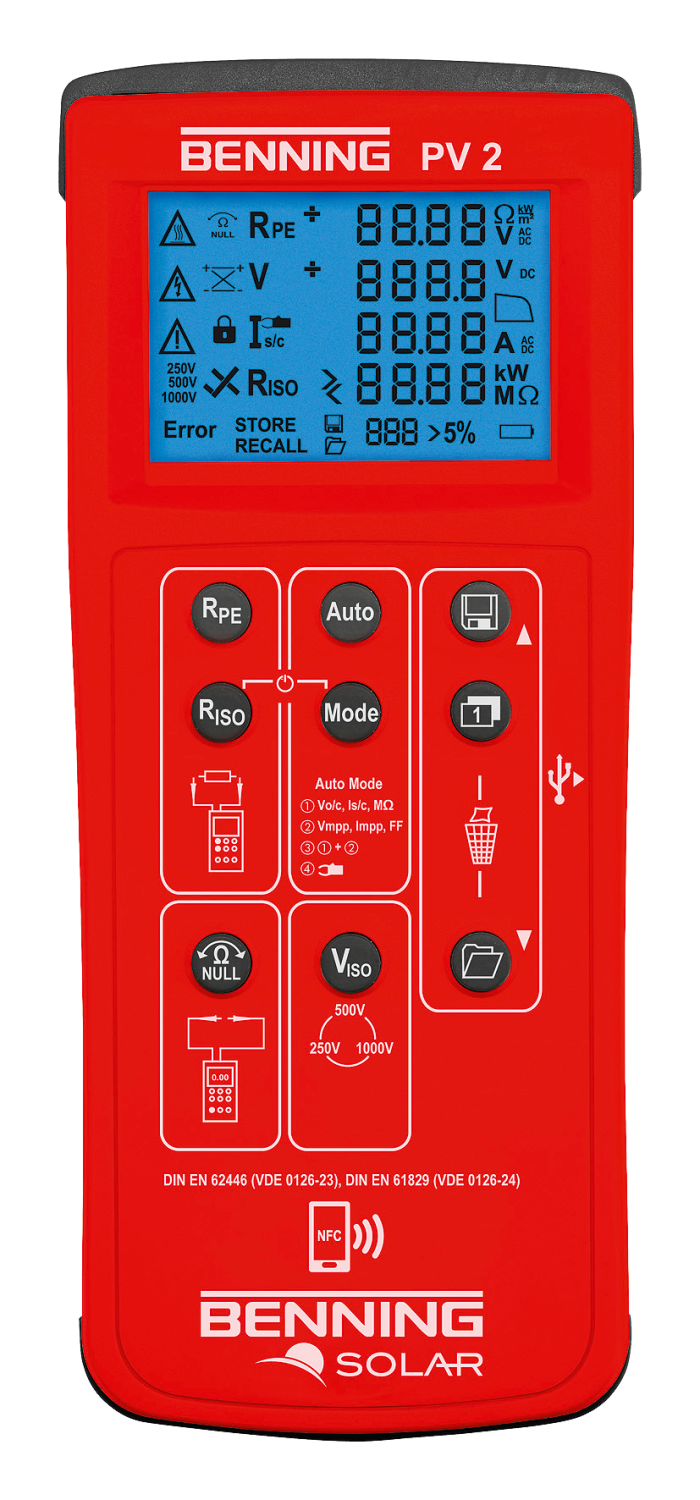

BENNING PV 2 Tester voor fotovoltaïsche installaties
Artikelnummer::
44050422
Artikelnummer fabrikant
: 050422
EAN: 4014651504226
Merk
: Benning
Productinformatie
BENNING PV 2 Tester voor fotovoltaïsche installaties
PV installatietester en curve tracer voor inbedrijfstellingstests, periodieke inspectie en prestatiebeoordeling van PV-systemen
Normconforme test overeenkomstig EN 62446 en EN 61829 voor het beoordelen van de prestaties van fotovoltaïsche systemen

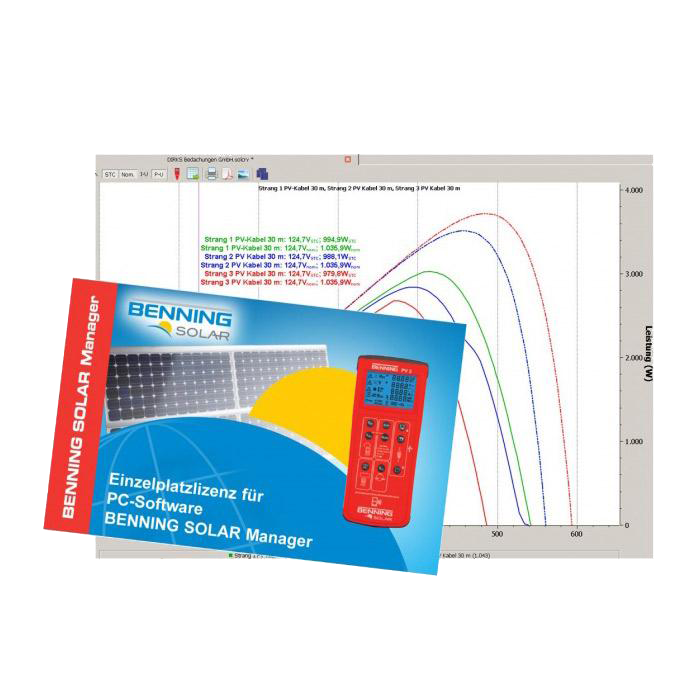

Conversie I-U karakteristieken naar standaard testcondities (STC) met behulp van pc-software BENNING SOLAR Manager en de Android-app BENNING PV Link
Meetgegevens kunnen worden vergeleken met de nominale PV-modulegegevens van de fabrikant via een geïntegreerde PV-modeldatabase
Afwijkingen en verminderde prestaties worden duidelijk geïdentificeerd en kunnen dienovereenkomstig worden gedocumenteerd
Bovendien biedt de vorm van de I-U karakteristiek nuttige informatie over de status van een PV-systeem en geeft deze mogelijke fouten aan
De test omvat continuïteitstests van aardverbindingen (Rpe), meting van de open circuitspanning (Uoc), kortsluitstroom (Isc), evenals meting van de isolatieweerstand (Riso) tussen de actieve geleiders (+/-) en aarde
De BENNING PV 2 is voorzien van contactbeveiligde PV-meetkabels voor directe aansluiting op alle PV-modules/strings door middel van gestandaardiseerde PV-connectoren
De automatische testprocedure geeft een waarschuwing in geval van verkeerde DC-polariteit en voert automatisch alle nodige stappen uit voor een veilige meting
Meetfuncties:
Beschermende aardgeleiderweerstandsmeting met teststroom van 200 mA
Open circuit spanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
Kortsluitstroommeting via een intern circuit tot 15 A DC zonder gevaar voor de gebruiker
Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
Aparte tweepolige isolatieweerstandsmeting via 4 mm meetsnoer tot 300 MOhm
Meting van de stroom-spanningskarakteristiek (I-U) en de vermogenskarakteristiek (P-U)
Indicatie van spanning (Umpp), stroom (Impp) op het maximale vermogenspunt (mpp) en vulfactor (FF)
Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038)
De BENNING PV 2 kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering ) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) ontvangen via radioverbinding
Normconforme test overeenkomstig EN 62446 en EN 61829 voor het beoordelen van de prestaties van fotovoltaïsche systemen
Conversie I-U karakteristieken naar standaard testcondities (STC) met behulp van pc-software BENNING SOLAR Manager en de Android-app BENNING PV Link
Meetgegevens kunnen worden vergeleken met de nominale PV-modulegegevens van de fabrikant via een geïntegreerde PV-modeldatabase
Afwijkingen en verminderde prestaties worden duidelijk geïdentificeerd en kunnen dienovereenkomstig worden gedocumenteerd
Bovendien biedt de vorm van de I-U karakteristiek nuttige informatie over de status van een PV-systeem en geeft deze mogelijke fouten aan
De test omvat continuïteitstests van aardverbindingen (Rpe), meting van de open circuitspanning (Uoc), kortsluitstroom (Isc), evenals meting van de isolatieweerstand (Riso) tussen de actieve geleiders (+/-) en aarde
De BENNING PV 2 is voorzien van contactbeveiligde PV-meetkabels voor directe aansluiting op alle PV-modules/strings door middel van gestandaardiseerde PV-connectoren
De automatische testprocedure geeft een waarschuwing in geval van verkeerde DC-polariteit en voert automatisch alle nodige stappen uit voor een veilige meting
Meetfuncties:
Beschermende aardgeleiderweerstandsmeting met teststroom van 200 mA
Open circuit spanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
Kortsluitstroommeting via een intern circuit tot 15 A DC zonder gevaar voor de gebruiker
Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
Aparte tweepolige isolatieweerstandsmeting via 4 mm meetsnoer tot 300 MOhm
Meting van de stroom-spanningskarakteristiek (I-U) en de vermogenskarakteristiek (P-U)
Indicatie van spanning (Umpp), stroom (Impp) op het maximale vermogenspunt (mpp) en vulfactor (FF)
Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038)
De BENNING PV 2 kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering ) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) ontvangen via radioverbinding
- Indicatie: Grafisch display (verlicht)
- Aardleidingsweerstand (Rpe) 0,05 Ohm - 199 Ohm
- Nullastspanning (Uoc) 5 V - 1000 V DC
- Kortsluitstroom (Isc) 0,5 A - 15 A DC
- Isolatieweerstand (Riso) 0,05 MOhm - 199 MOhm (250/500/1000 V)
- Isolatieweerstand (2-polig) 0,05 MOhm - 300 MOhm
- Automatische meting 1: +/-, Uoc, Isc, Riso
- Automatische meting 2: Karakteristieke curvemeting (I-U, P-U)
- Automatische meting 3: meting 1 + 2
- DC-leidingstroom/AC-stroom: 0,1 A - 40 A DC/AC (via BENNING CC 3)
- Zonne-instraling: 100 W/m² - 1250 W/m² (via BENNING SUN 2)
- PV module- en omgevingstemperatuur: -30 °C tot +125 °C (via BENNING SUN 2)
- Spanningsmeting d.m.v. 4 mm snoeren: 30 V - 440 V AC/DC
- Geheugen: 999 metingen
- Interface: USB/433 MHz/NFC
- Afmetingen: 270 x 115 x 55 mm
- Gewicht: 2,6 kg

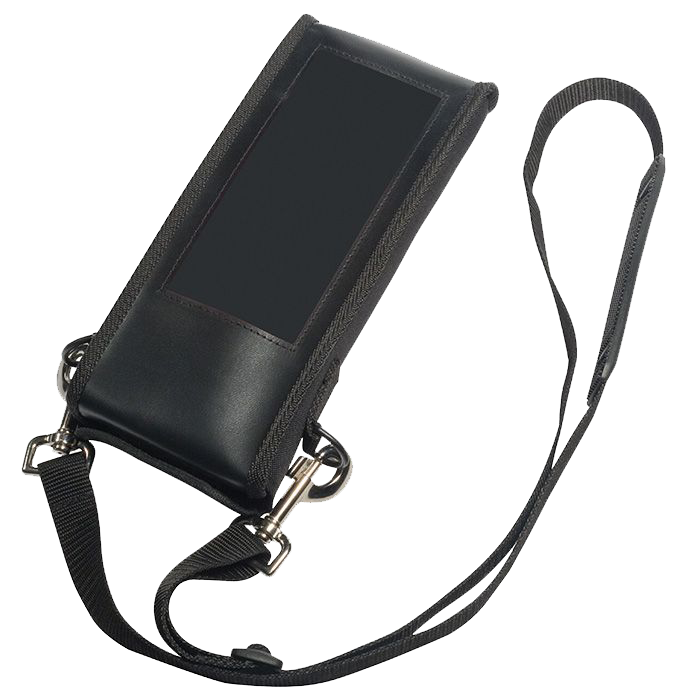

- Inclusief tas, veiligheidsmeetsnoeren, MC4-/Sunclix-veiligheidsmeetsnoeren, krokodillenklemmen, Demoversie PC-software BENNING SOLAR Manager, hardwaredrivers, micro-USB-kabel, batterijen en gebruiksaanwijzing (CD)
Downloads
Specificaties
| ETIM Classificatie Code: | EC004652 (Fotovoltaïsch testapparaat) |
|---|---|
| ETIM Groep Code: | EG000044 (Meet- en testapparatuur) |
| Beschermingsgraad (IP): | IP40 |
| Breedte: | 115 mm |
| Compensatie meetleidingsweerstand: | Handmatig |
| Continuïteitsmeting stroom: | 200 - 200 mA |
| Continuïteitsmeting weerstand: | 0.05 - 199 Ohm |
| Externe spanningsdetectie: | Ja |
| Gewicht incl. accupack: | 2.6 kg |
| Hoogte: | 55 mm |
| Isolatieweerstandsmeetbereik: | 0.05 - 199 MOhm |
| Isolatieweerstandsmeting: | 250 - 1000 V |
| Kortsluitstroommeting (lsc): | 0.5 - 15 A |
| Lengte: | 270 mm |
| Max. spanning meetcircuitcategorie: | 1000 V |
| Meetcircuitcategorie: | CAT I |
| Meetwaardegeheugen: | Ja |
| Met display: | Ja |
| Meting Maximaal Vermogen Punt (MPP): | Ja |
| Meting van zonnestraling: | Ja |
| Nullastspanningsmeting (Uoc): | 5 - 1000 V |
| Polariteitstest: | Ja |
| Stroom-voltage curve registratie: | Ja |
| Temperatuurmeting: | Ja |
| Type voeding: | Batterij |
| Uitvoering van de interface: | USB |
| Voedingsmeting: | AC/DC |
| Vulfactorberekening: | Ja |
