Schwabe CEE Bouwplaats Stroomverdeelkast AVE1 400V/63A 55kVA IP44
Artikelnummer:
88061831
Artikelnummer fabrikant: 61831
EAN: 4011160618314
Merk: Schwabe
Productinformatie

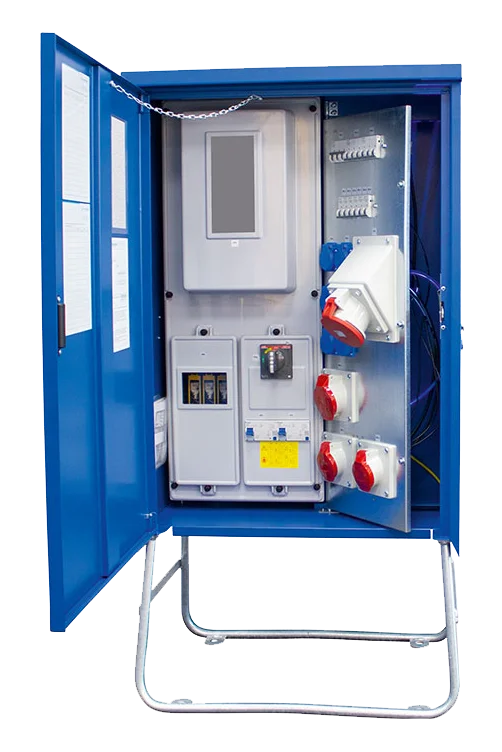

Schwabe CEE Bouwplaats Stroomverdeelkast AVE1 400V/63A 55kVA IP44

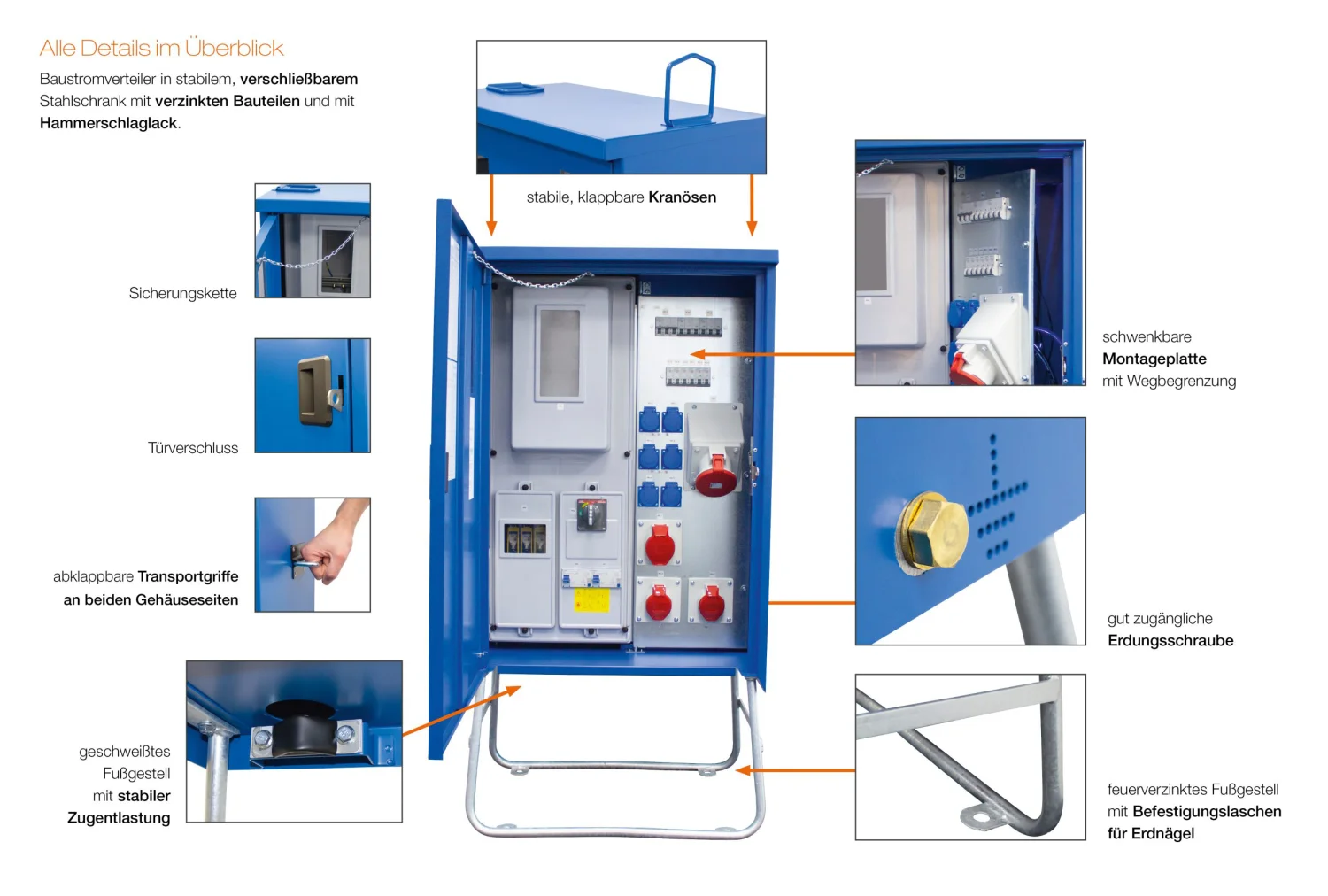

Bouwplaats-stroomverdeelkast in een robuuste stalen kast met zware metaalvrije kunststof coating in de kleur blauw
Afsluitbare enkele deur met veerslot voor hangslot en verzonken handgreep
Handgrepen aan de zijkant, twee hijsogen aan de bovenkant, trekontlastingsrail, bevestigingsriemen voor grondnagels en aardingsschroef
DS-meterlocatie volgens DIN 43870/2 leverbaar: Levering zonder meter
Ingang:
• Ingangskabelinvoer: M63 met trekontlasting tot max. 50 mm²
• Zekeringaansluiting: 1 × NH00-zekeringlastscheider 100 A met U-vormige klemmen 10-50 mm²
Uitgang:
• 1 x CEE-contactdoos 400V/63A, 5-polig
• 2 x CEE-contactdoos 400V/32A, 5-polig
• 3 x CEE-contactdoos 400V/16A, 5-polig
• 6 x geaarde contactdoos 230V/16A
Uitgangsbeveiliging:
• 1 x LS 3P 80A miniatuurschakelaar met thermomagnetische beveiliging
• 1 x FI 63A, 4-polig, 300mA, type B, geschikt voor alle stromen
• 1 x FI 63A, 4-polig, 30mA, type B, geschikt voor alle stromen
• 1 x LS D 50A, 3-polig
• 1 x LS C 50A, 3-polig
• 2 x LS C 32A, 3-polig
• 3 x LS C 16A, 3-polig
• 6 x LS C 16A, 1-polig
• Belasting: 55kVA
• Getest volgens: DIN EN 61439, conform DIN VDE 0100-704, DS meterpaneel volgens DIN 43870/2
• Beschermingsklasse: IP44 met gesloten deur, IP21 met open deur
Afsluitbare enkele deur met veerslot voor hangslot en verzonken handgreep
Handgrepen aan de zijkant, twee hijsogen aan de bovenkant, trekontlastingsrail, bevestigingsriemen voor grondnagels en aardingsschroef
DS-meterlocatie volgens DIN 43870/2 leverbaar: Levering zonder meter
Ingang:
• Ingangskabelinvoer: M63 met trekontlasting tot max. 50 mm²
• Zekeringaansluiting: 1 × NH00-zekeringlastscheider 100 A met U-vormige klemmen 10-50 mm²
Uitgang:
• 1 x CEE-contactdoos 400V/63A, 5-polig
• 2 x CEE-contactdoos 400V/32A, 5-polig
• 3 x CEE-contactdoos 400V/16A, 5-polig
• 6 x geaarde contactdoos 230V/16A
Uitgangsbeveiliging:
• 1 x LS 3P 80A miniatuurschakelaar met thermomagnetische beveiliging
• 1 x FI 63A, 4-polig, 300mA, type B, geschikt voor alle stromen
• 1 x FI 63A, 4-polig, 30mA, type B, geschikt voor alle stromen
• 1 x LS D 50A, 3-polig
• 1 x LS C 50A, 3-polig
• 2 x LS C 32A, 3-polig
• 3 x LS C 16A, 3-polig
• 6 x LS C 16A, 1-polig
• Belasting: 55kVA
• Getest volgens: DIN EN 61439, conform DIN VDE 0100-704, DS meterpaneel volgens DIN 43870/2
• Beschermingsklasse: IP44 met gesloten deur, IP21 met open deur
Specificaties
| ETIM Classificatie Code: | EC000484 (Bouwaansluitkast) |
|---|---|
| ETIM Groep Code: | EG000023 (Verdeelsystemen (incl. installatiekasten)) |
| Aansluitvermogen: | 55 kVA |
| Aantal CEE-contactdozen (IEC 60309) 16 A / 400 V / 5P (1, 2, 3 , N, PE): | 3 |
| Aantal CEE-contactdozen (IEC 60309) 32 A / 400 V / 5P (1, 2, 3, N, PE): | 2 |
| Aantal CEE-contactdozen (IEC 60309) 63 A / 400 V / 5P (1, 2, 3, N, PE): | 1 |
| Aantal CEE contactdozen 16 A/230 V/3P: | 6 |
| Aantal aardlekschakelaars 30 mA: | 1 |
| Aantal aardlekschakelaars 300 mA: | 1 |
| Aantal contactdozen met randaarde CEE 7/3 (type F): | 6 |
| Aantal installatieautomaten: | 13 |
| Beschermingsgraad (IP): | IP44 |
| Breedte: | 800 mm |
| Diepte: | 360 mm |
| Geschikt volgens IEC/EN 61439-4: | Ja |
| Hoofdschakelaar: | NH00 |
| Hoofdschakelaar - nom. stroom: | 100 A |
| Hoogte: | 1300 mm |
| Materiaal behuizing: | Staal |
| Model: | Verdeelkast |
| Nom. (meet)spanning: | 230/400 V |
| Nom. (meet)stroom: | 100 A |
| Noodstopknop: | Nee |
