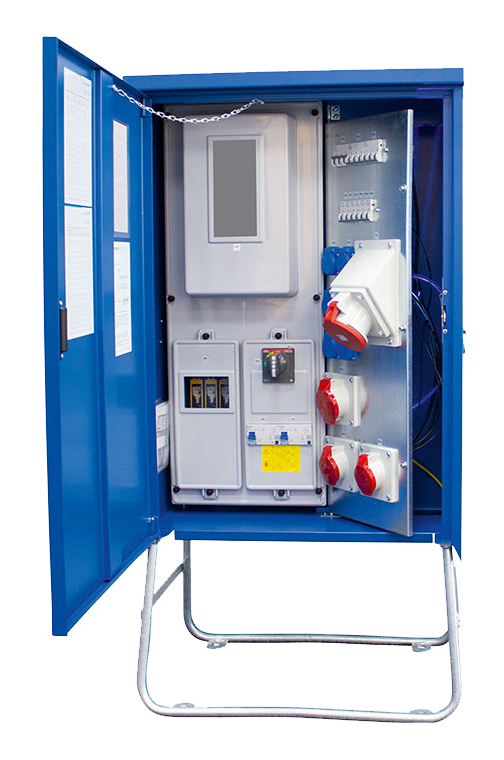

Schwabe CEE Bouwplaats Stroomverdeelkast AVE3 400V/63A 44kVA IP44
Artikelnummer:
88061833
Artikelnummer fabrikant:
61833
EAN:
4011160618338
Merk :
Schwabe
Productinformatie
Schwabe CEE Bouwplaats Stroomverdeelkast AVE3 400V/63A 44kVA IP44
CEE Bouwplaats Stroomverdeelkast AVE3 400V/63A 44kVA IP44
Bouwplaats-stroomverdeelkast in een robuuste stalen kast met zware metaalvrije kunststof coating in de kleur blauw
Afsluitbare enkele deur met veerslot voor hangslot en verzonken handgreep
Handgrepen aan de zijkant, twee hijsogen aan de bovenkant, trekontlastingsrail, bevestigingsriemen voor grondnagels en aardingsschroef
DS-meterlocatie volgens DIN 43870/2 leverbaar: Levering zonder meter
Ingang:
• Ingangskabelinvoer: M63 met trekontlasting tot max. 50 mm²
• Zekeringaansluiting: 1 × NH00-zekeringlastscheider 100 A met U-vormige klemmen 10-50 mm²
Uitgang:
• 1 x CEE-contactdoos 400V/32A, 5-polig
• 2 x CEE-contactdoos 400V/16A, 5-polig
• 6 x geaarde contactdoos 230V/16A
Uitgangsbeveiliging:
• 1 x LS 3P 63A miniatuurschakelaar met thermomagnetische beveiliging
• 1 x FI 63A, 4-polig, 30mA, type B, geschikt voor alle stromen
• 1 x FI 40A, 4-polig, 30mA, type A, geschikt voor alle plus-stromen
• 1 x LS C 32A, 3-polig
• 2 x LS C 16A, 3-polig
• 6 x LS C 16A, 1-polig
• Belasting: 44kVA
• Getest volgens: DIN EN 61439, conform DIN VDE 0100-704, DS meterpaneel volgens DIN 43870/2
• Beschermingsklasse: IP44 met gesloten deur, IP21 met open deur
Bouwplaats-stroomverdeelkast in een robuuste stalen kast met zware metaalvrije kunststof coating in de kleur blauw
Afsluitbare enkele deur met veerslot voor hangslot en verzonken handgreep
Handgrepen aan de zijkant, twee hijsogen aan de bovenkant, trekontlastingsrail, bevestigingsriemen voor grondnagels en aardingsschroef
DS-meterlocatie volgens DIN 43870/2 leverbaar: Levering zonder meter
Ingang:
• Ingangskabelinvoer: M63 met trekontlasting tot max. 50 mm²
• Zekeringaansluiting: 1 × NH00-zekeringlastscheider 100 A met U-vormige klemmen 10-50 mm²
Uitgang:
• 1 x CEE-contactdoos 400V/32A, 5-polig
• 2 x CEE-contactdoos 400V/16A, 5-polig
• 6 x geaarde contactdoos 230V/16A
Uitgangsbeveiliging:
• 1 x LS 3P 63A miniatuurschakelaar met thermomagnetische beveiliging
• 1 x FI 63A, 4-polig, 30mA, type B, geschikt voor alle stromen
• 1 x FI 40A, 4-polig, 30mA, type A, geschikt voor alle plus-stromen
• 1 x LS C 32A, 3-polig
• 2 x LS C 16A, 3-polig
• 6 x LS C 16A, 1-polig
• Belasting: 44kVA
• Getest volgens: DIN EN 61439, conform DIN VDE 0100-704, DS meterpaneel volgens DIN 43870/2
• Beschermingsklasse: IP44 met gesloten deur, IP21 met open deur
Downloads
Specificaties
| Model: | Hoofdaansluit-/onderverdeelkast |
|---|---|
| Nom. (meet)spanning: | 400 V |
| Nom. (meet)stroom: | 63 A |
| Aansluitvermogen: | 44 kVA |
| Aantal CEE-contactdozen (IEC 60309) 16 A / 400 V / 5P (1, 2, 3 , N, PE): | 2 |
| Aantal CEE-contactdozen (IEC 60309) 32 A / 400 V / 5P (1, 2, 3, N, PE): | 1 |
| Aantal contactdozen met randaarde CEE 7/3 (type F): | 6 |
| Aantal tellervelden: | 1 |
| Hoofdschakelaar: | NH00 |
| Hoofdschakelaar - nom. stroom: | 80 A |
| Aantal installatieautomaten: | 10 |
| Type lekstroom: | B |
| Aantal aardlekschakelaars 30 mA: | 2 |
| Beschermingsgraad (IP): | IP44 |
| Geschikt volgens IEC/EN 61439-4: | Ja |
| Materiaal behuizing: | Staal |
| Breedte: | 668.5 mm |
| Hoogte: | 974 mm |
| Diepte: | 360 mm |
