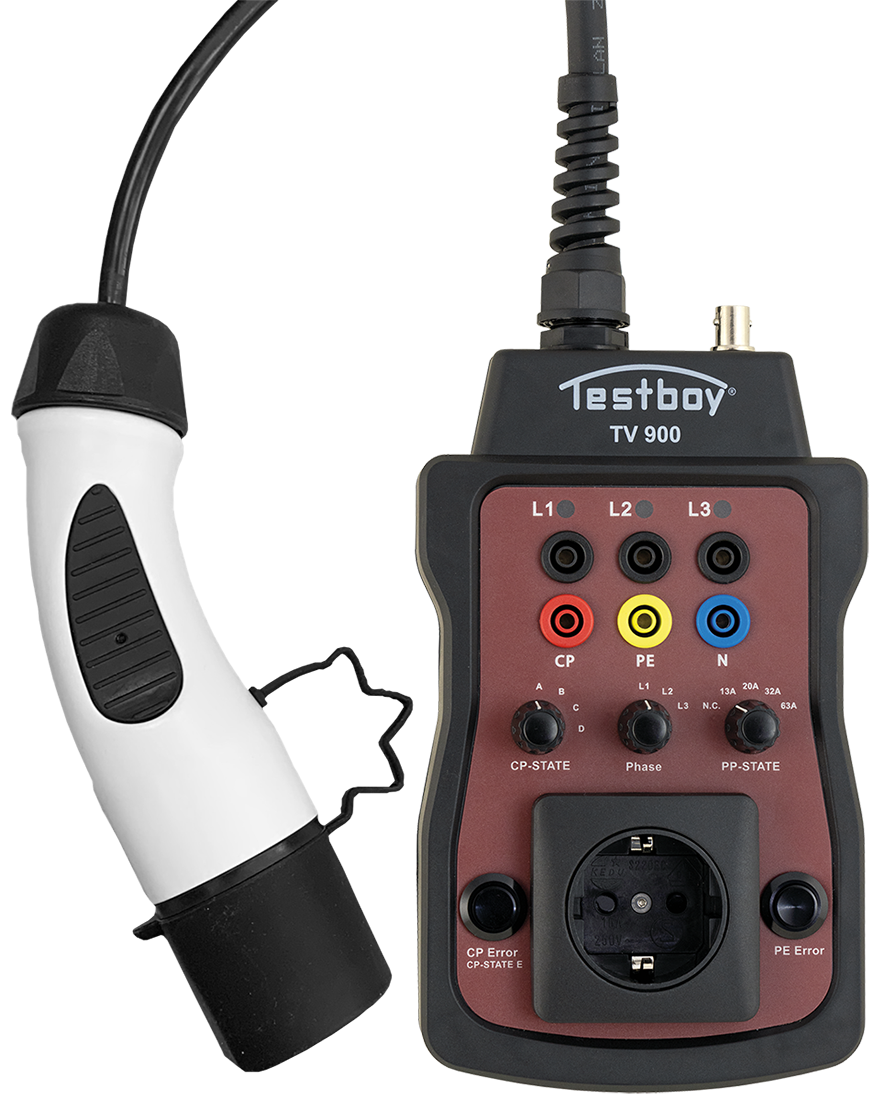

Testboy TV 900 Laadpaal Testadapter
Artikelnummer:
99160900
Artikelnummer fabrikant:
61911000
EAN:
4028532209001
Merk :
Testboy
Productinformatie
Testboy TV 900 Laadpaal Testadapter
Testadapter Laadpaal TV 900
De TV 900 neemt de communicatie met het laadstation en het elektrische voertuig over en simuleert deze
Via de 4 mm banaanstekker kan een installatietester (bijv. TV 455) of multimeter worden aangesloten
De ingebouwde LED's geven aan of en hoeveel fasen aanwezig zijn
Eén van de drie fasen kan op de contactdoos worden geschakeld en afzonderlijk worden getest
Functionaliteit:
• CP-state (laadtoestand):
A (geen connectie)
B (connectie, niet laden)
C (actief zonder ventilatie)
D (actief met ventilatie)
• Phase: elke fase apart meten via de contactdoos
• PP-state (laadkabel):
NC (fout bij bediening of connectie)
13 A (Imax)
20 A (Imax)
32 A (Imax)
63 A (Imax)
• CP-error "E": communicatiefout/onderbreking
• PE-error: onderbrekeing PE-leiding
Specificaties:Eigenschappen:
• Indicatie: 3 LED's voor faseindicatie
• Spanning: 230V/1-p, 400V/3-p
• Frequentie: 50 Hz
• Bedrijfstemperatuur: 0 tot +40 °C
• Laadstekker: type 2
• Oscilloscoopaansluiting: BNC
• Beschermingsgraad: IP 40
• Norm: DIN EN 61851-1
• Afmetingen: 215 x 120 x 60 mm
• Gewicht: 1025 g
• Inclusief: tas
De TV 900 neemt de communicatie met het laadstation en het elektrische voertuig over en simuleert deze
Via de 4 mm banaanstekker kan een installatietester (bijv. TV 455) of multimeter worden aangesloten
De ingebouwde LED's geven aan of en hoeveel fasen aanwezig zijn
Eén van de drie fasen kan op de contactdoos worden geschakeld en afzonderlijk worden getest
Functionaliteit:
• CP-state (laadtoestand):
A (geen connectie)
B (connectie, niet laden)
C (actief zonder ventilatie)
D (actief met ventilatie)
• Phase: elke fase apart meten via de contactdoos
• PP-state (laadkabel):
NC (fout bij bediening of connectie)
13 A (Imax)
20 A (Imax)
32 A (Imax)
63 A (Imax)
• CP-error "E": communicatiefout/onderbreking
• PE-error: onderbrekeing PE-leiding
Specificaties:Eigenschappen:
• Indicatie: 3 LED's voor faseindicatie
• Spanning: 230V/1-p, 400V/3-p
• Frequentie: 50 Hz
• Bedrijfstemperatuur: 0 tot +40 °C
• Laadstekker: type 2
• Oscilloscoopaansluiting: BNC
• Beschermingsgraad: IP 40
• Norm: DIN EN 61851-1
• Afmetingen: 215 x 120 x 60 mm
• Gewicht: 1025 g
• Inclusief: tas
Downloads
Specificaties
| Type toebehoren/onderdelen: | Interfacemodule |
|---|---|
| Toebehoren: | Ja |
| Onderdeel: | Nee |
| Met koffer/tas: | Ja |
| Insteektechniek: | 4 mm |
| Max. werkspanning: | 400 V |
| Stroombelastbaarheid: | 5 A |
