BENNING PV 1-1+ Set voor fotovoltaïsche installaties
slide 2 of 6
slide 1 to 5 of 6
Artikelnummer:
4410237708
Artikelnummer fabrikant: 10237708
EAN: 4014651377080
Merk: Benning
Productinformatie
BENNING PV 1-1+ Set voor fotovoltaïsche installaties
PV 1-1+ Set voor fotovoltaïsche installaties

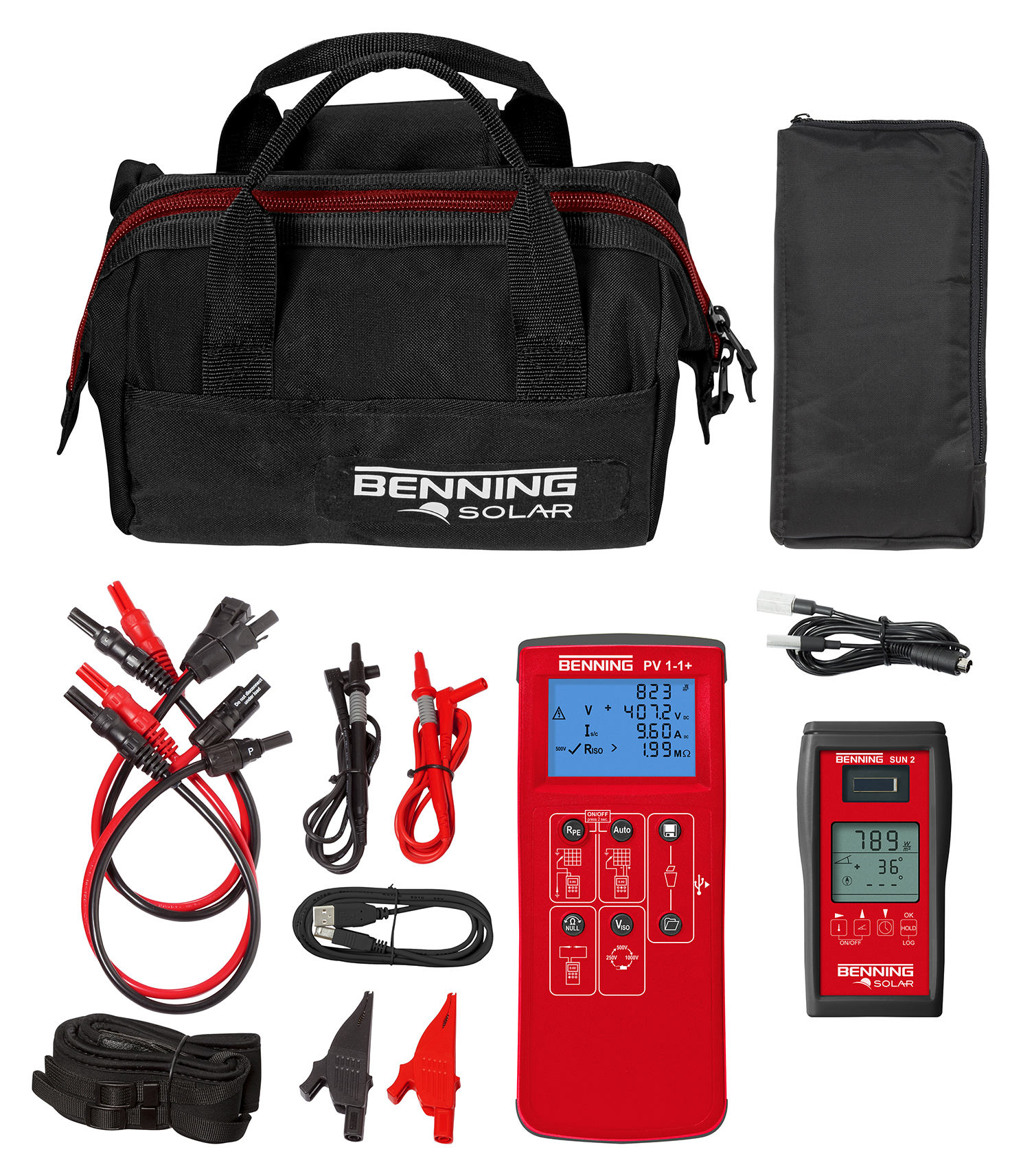

Set bestaande uit:
- BENNING PV 1-1+ Fotovoltaïsche installatietester (artikelnr. 4405042101)
- BENNING SUN 2 Instralings- en temperatuurmeter (artikelnr. 44050420)

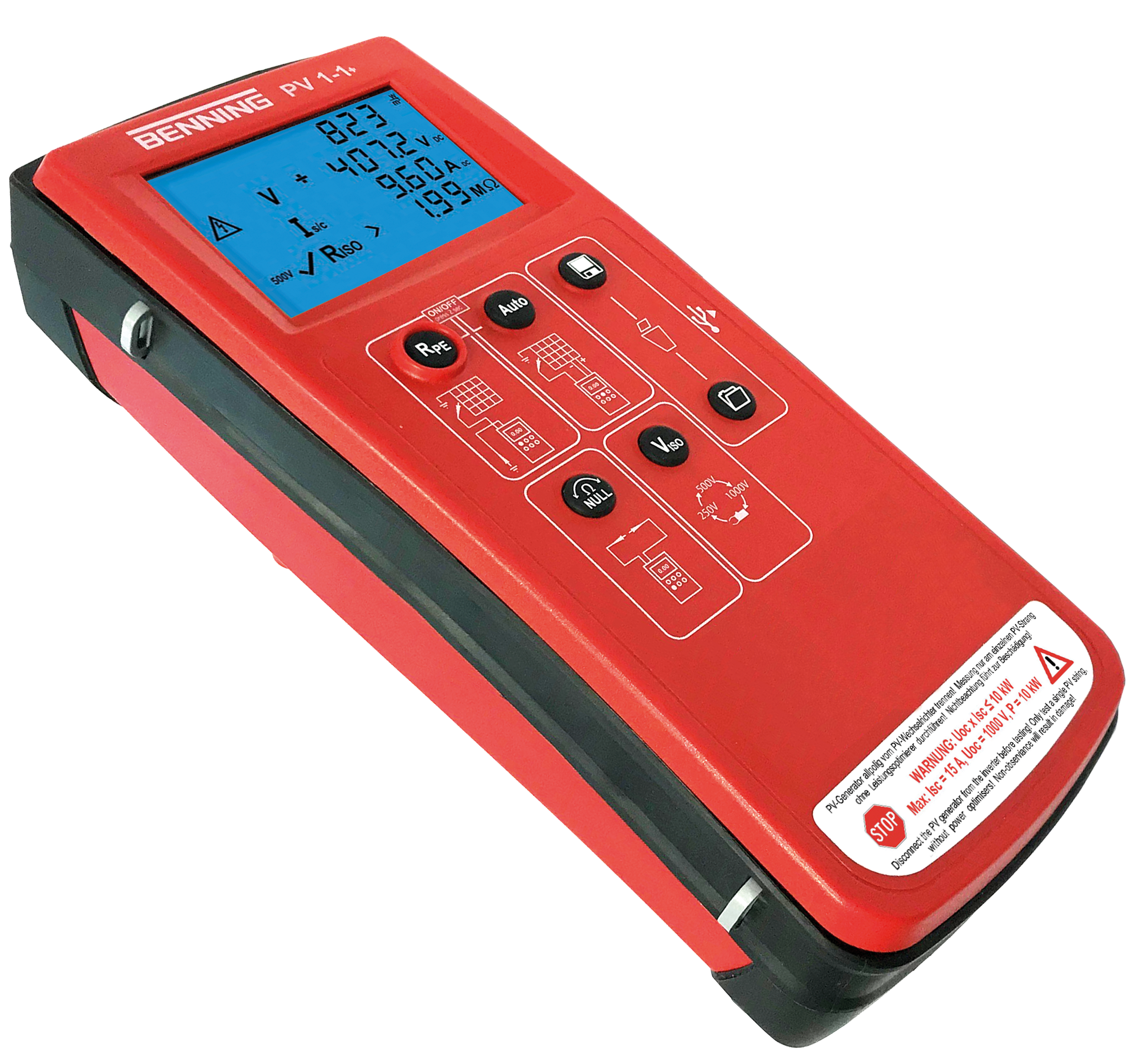

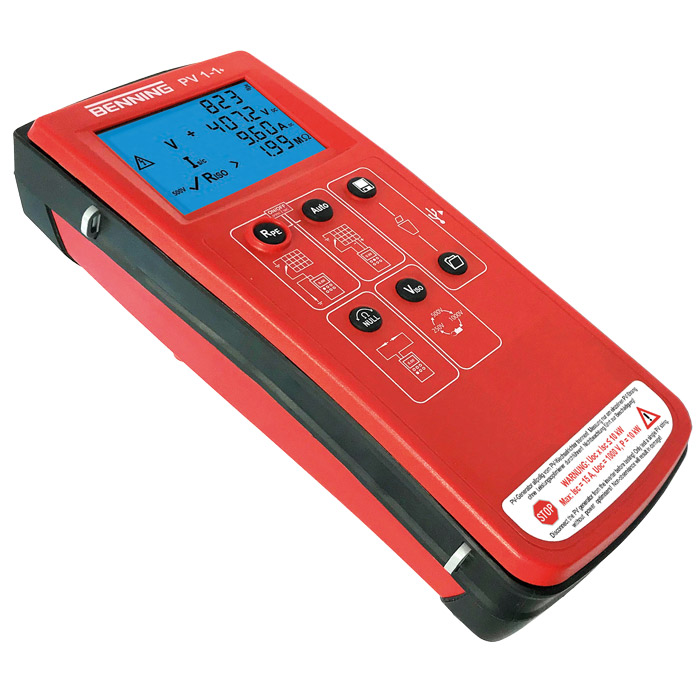

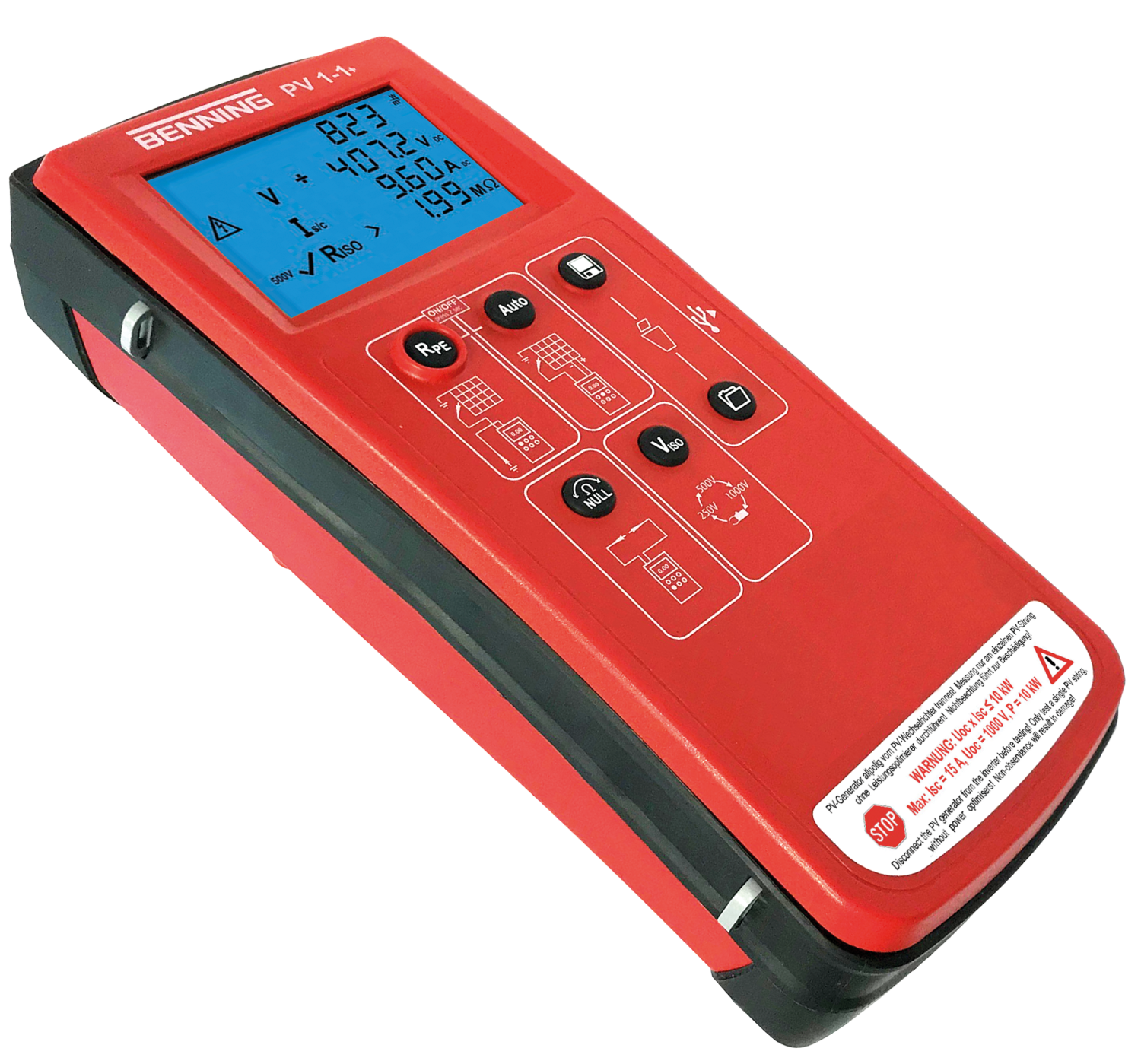

BENNING PV 1-1+:
• Weerstandsmeting aardgeleider met teststroom van 200 mA
• Nullastspanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
• Kortsluitstroommeting via een intern circuit tot 15 ADC zonder gevaar voor de gebruiker
• Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
• Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038)
• De BENNING PV 1-1+ kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) draadloos ontvangen
• Norm: DIN EN 62446 (VDE 0126-23)
• Afmetingen: 270 x 115 x 80 mm
• Gewicht: 1,2 kg
• Inclusief tas met draagriem, 4 mm veiligheidsmeetsnoeren, krokodillenklemmen, MC4-/Sunclix-veiligheidsmeetsnoeren, download/driver-software (CD), micro USB-kabel, batterijen en gebruiksaanwijzing
BENNING SUN 2:
• Meting van de zonne-instraling (W/m²) via fotovoltaïsche referentiecel
• Fotovoltaïsche module- en omgevingstemperatuur (°C)
• Digitaal kompas en hellingmeter
• Via draadloze verbinding (433 MHz) naar BENNING PV 1-1+/PV 2 worden de actuele instralings- en temperatuurwaarden voor het meetresultaat opgeslagen
• Datalogger voor 5000 gegevensrecords, bestaande uit zonne-instraling en module- en omgevingstemperatuur
• Geïntegreerde realtime klok met datum/tijdmarkering
• USB-interface en downloadsoftware voor het aanmaken van een meetrapport in MS Excel®
• Unieke ingebouwde datum en tijd registratie die achteraf de metingen van PV 1-1+ en SUN 2 kan samenvoegen
• Norm: DIN EN 62446 (VDE 0126-23)
• Afmetingen: 150 x 80 x 33 mm
• Gewicht: 350 g
• Inclusief tas, rubber beschermingshoes, module- en omgevingstemperatuursensor, USB-kabel, downloadsoftware (CD), batterijen en gebruiksaanwijzing
Set bestaande uit:
- BENNING PV 1-1+ Fotovoltaïsche installatietester (artikelnr. 4405042101)
- BENNING SUN 2 Instralings- en temperatuurmeter (artikelnr. 44050420)
BENNING PV 1-1+:
• Weerstandsmeting aardgeleider met teststroom van 200 mA
• Nullastspanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
• Kortsluitstroommeting via een intern circuit tot 15 ADC zonder gevaar voor de gebruiker
• Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
• Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038)
• De BENNING PV 1-1+ kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) draadloos ontvangen
• Norm: DIN EN 62446 (VDE 0126-23)
• Afmetingen: 270 x 115 x 80 mm
• Gewicht: 1,2 kg
• Inclusief tas met draagriem, 4 mm veiligheidsmeetsnoeren, krokodillenklemmen, MC4-/Sunclix-veiligheidsmeetsnoeren, download/driver-software (CD), micro USB-kabel, batterijen en gebruiksaanwijzing
BENNING SUN 2:
• Meting van de zonne-instraling (W/m²) via fotovoltaïsche referentiecel
• Fotovoltaïsche module- en omgevingstemperatuur (°C)
• Digitaal kompas en hellingmeter
• Via draadloze verbinding (433 MHz) naar BENNING PV 1-1+/PV 2 worden de actuele instralings- en temperatuurwaarden voor het meetresultaat opgeslagen
• Datalogger voor 5000 gegevensrecords, bestaande uit zonne-instraling en module- en omgevingstemperatuur
• Geïntegreerde realtime klok met datum/tijdmarkering
• USB-interface en downloadsoftware voor het aanmaken van een meetrapport in MS Excel®
• Unieke ingebouwde datum en tijd registratie die achteraf de metingen van PV 1-1+ en SUN 2 kan samenvoegen
• Norm: DIN EN 62446 (VDE 0126-23)
• Afmetingen: 150 x 80 x 33 mm
• Gewicht: 350 g
• Inclusief tas, rubber beschermingshoes, module- en omgevingstemperatuursensor, USB-kabel, downloadsoftware (CD), batterijen en gebruiksaanwijzing
Downloads
Specificaties
| ETIM Classificatie Code: | EC004652 (Fotovoltaïsch testapparaat) |
|---|---|
| ETIM Groep Code: | EG000044 (Meet- en testapparatuur) |
| Beschermingsgraad (IP): | IP40 |
| Breedte: | 115 mm |
| Compensatie meetleidingsweerstand: | Handmatig |
| Continuïteitsmeting stroom: | 200 - 200 mA |
| Continuïteitsmeting weerstand: | 0.05 - 199 Ohm |
| Externe spanningsdetectie: | Ja |
| Gewicht incl. accupack: | 1.2 kg |
| Hoogte: | 80 mm |
| Isolatieweerstandsmeetbereik: | 0.05 - 199 MOhm |
| Isolatieweerstandsmeting: | 250 - 1000 V |
| Kortsluitstroommeting (lsc): | 0.5 - 15 A |
| Lengte: | 270 mm |
| Max. spanning meetcircuitcategorie: | 1000 V |
| Meetcircuitcategorie: | CAT I |
| Meetwaardegeheugen: | Ja |
| Met display: | Ja |
| Meting van zonnestraling: | Ja |
| Nullastspanningsmeting (Uoc): | 5 - 1000 V |
| Polariteitstest: | Ja |
| Temperatuurmeting: | Ja |
| Type voeding: | Batterij |
| Uitvoering van de interface: | USB |
| Voedingsmeting: | AC/DC |
