BENNING CM E1 Aardingsmeettang TRUE RMS
Artikelnummer::
44044684
Artikelnummer fabrikant
: 044684
EAN: 4014651446847
Merk
: Benning
Productinformatie

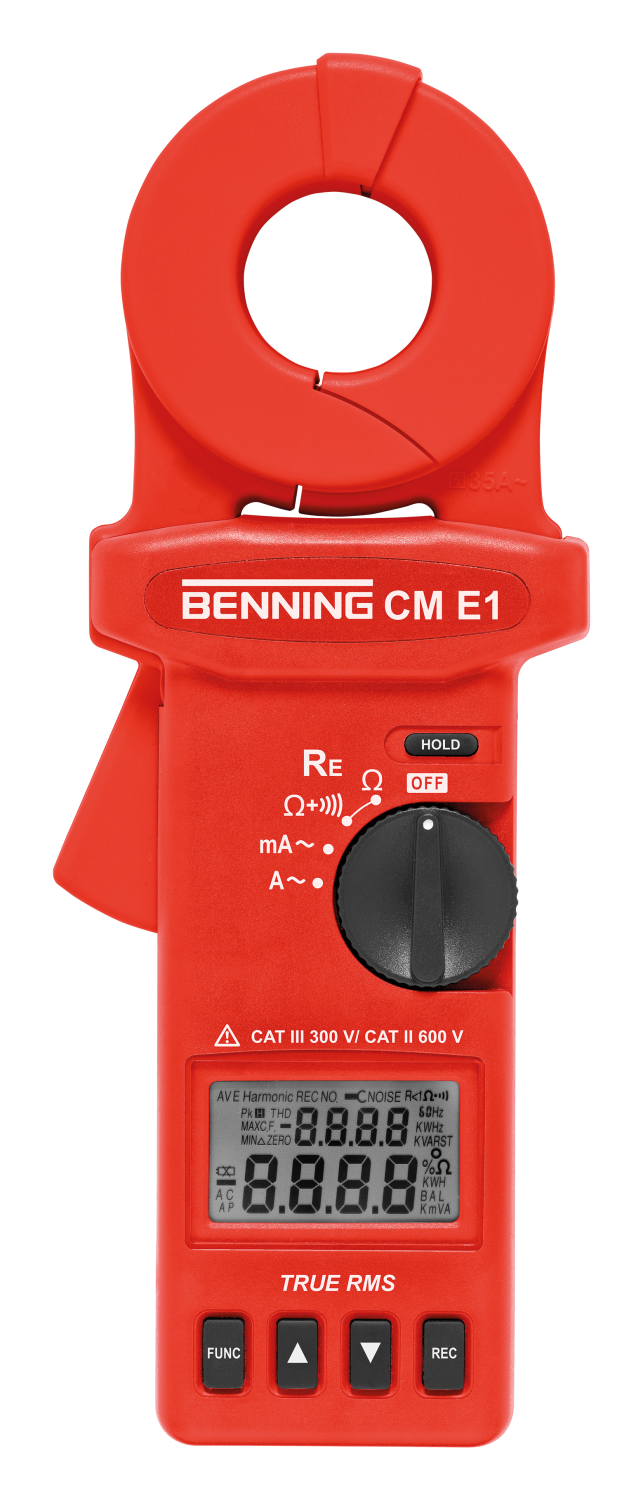

BENNING CM E1 Aardingsmeettang TRUE RMS
Aardlusweerstandsmeting voor meervoudig geaarde systemen
Meting van lek- en belastingsstromen van 0,3 mA tot 35 A met behulp van de TRUE RMS-meetmethode
Instelbaar onder- en bovengrens alarm bij overschrijding aardlusweerstand met optisch- en akoestisch signaal (FUNC)
Automatische kalibratie bij aanzetten
Werkingsprincipe:
De meettang beschikt over een bekrachtigingswikkeling en een sensorwikkeling
De bekrachtigingswikkeling wekt met een constante wisselspanning U (f = 3,333 kHz) een inductiestroom op in de omsloten aardgeleider
De sensorwikkeling meet de geïnduceerde stroom
De BENNING CM E1 meet (berekent) de weerstand van de totale aardlus Rs = U/I
Geen noodzaak om de aardgeleider los te koppelen (vaak moeilijk vanwege corrosie)
Snelle en eenvoudige meting, het is niet nodig om sondes/hulpaarde-elektroden te installeren
Veilig voor zowel het testpersoneel als de elektrische installatie (aarding blijft tijdens meting functioneel)
Geen storingen in de elektrische installatie door het loskoppelen van de aardverbinding

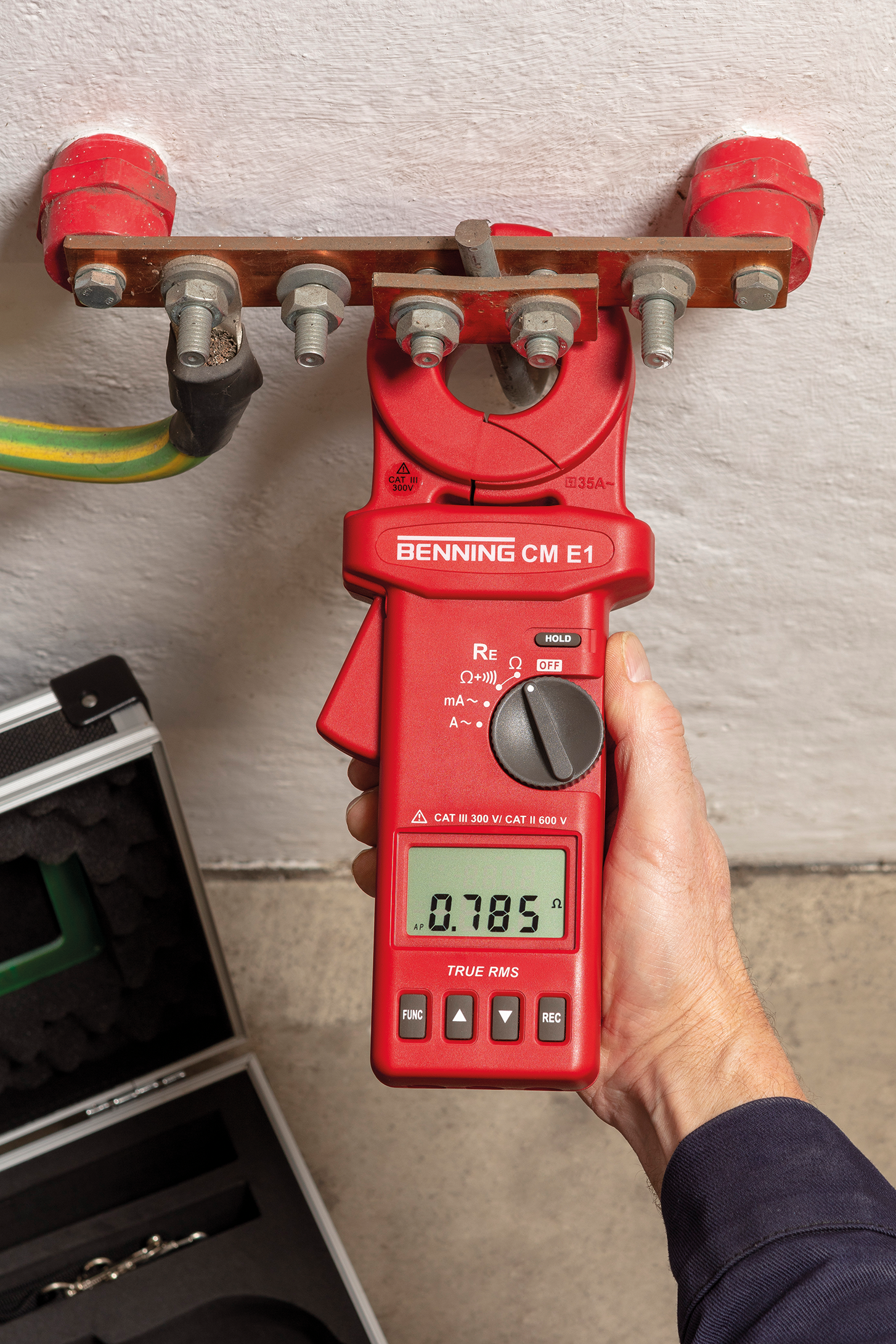

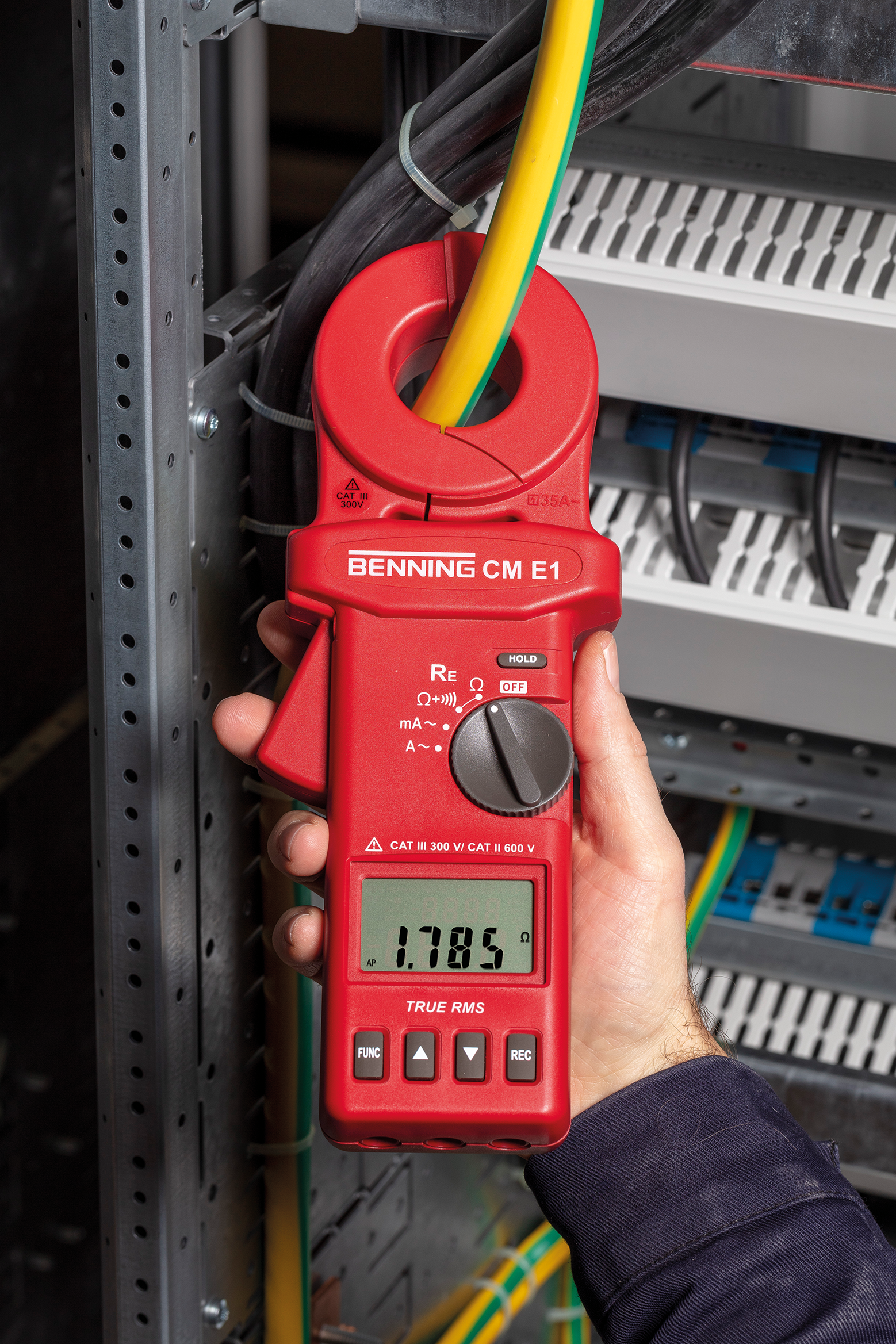

Toepassingsgebieden: aarding van elektriciteitsmasten, bliksembeveiligingssystemen, straatverlichting, telecommunicatie, windenergie
Meting van lek- en belastingsstromen van 0,3 mA tot 35 A met behulp van de TRUE RMS-meetmethode
Instelbaar onder- en bovengrens alarm bij overschrijding aardlusweerstand met optisch- en akoestisch signaal (FUNC)
Automatische kalibratie bij aanzetten
Werkingsprincipe:
De meettang beschikt over een bekrachtigingswikkeling en een sensorwikkeling
De bekrachtigingswikkeling wekt met een constante wisselspanning U (f = 3,333 kHz) een inductiestroom op in de omsloten aardgeleider
De sensorwikkeling meet de geïnduceerde stroom
De BENNING CM E1 meet (berekent) de weerstand van de totale aardlus Rs = U/I
Geen noodzaak om de aardgeleider los te koppelen (vaak moeilijk vanwege corrosie)
Snelle en eenvoudige meting, het is niet nodig om sondes/hulpaarde-elektroden te installeren
Veilig voor zowel het testpersoneel als de elektrische installatie (aarding blijft tijdens meting functioneel)
Geen storingen in de elektrische installatie door het loskoppelen van de aardverbinding
Toepassingsgebieden: aarding van elektriciteitsmasten, bliksembeveiligingssystemen, straatverlichting, telecommunicatie, windenergie
- Aanduidingsomvang: LCD display 9999 Counts
- Nauwkeurigheid: 1,5%
- Aardlusweerstand: 0,025 Ohm – 1500 Ohm
- Stroom AC: 0,3 mA – 35 A
- Geheugenfunctie: HOLD
- Datalogfunctie REC: 116 meetwaarden met een vrij te kiezen tijdsinterval (1 s - 255 s)
- Automatische uitschakeling
- Meetmethode: TRUE RMS
- Tangopening max: 38 mm
- Meetcategorie: CAT III 300 V
- Afmetingen: 276 x 100 x 47 mm
- Gewicht: 750 gram (met batterijen)

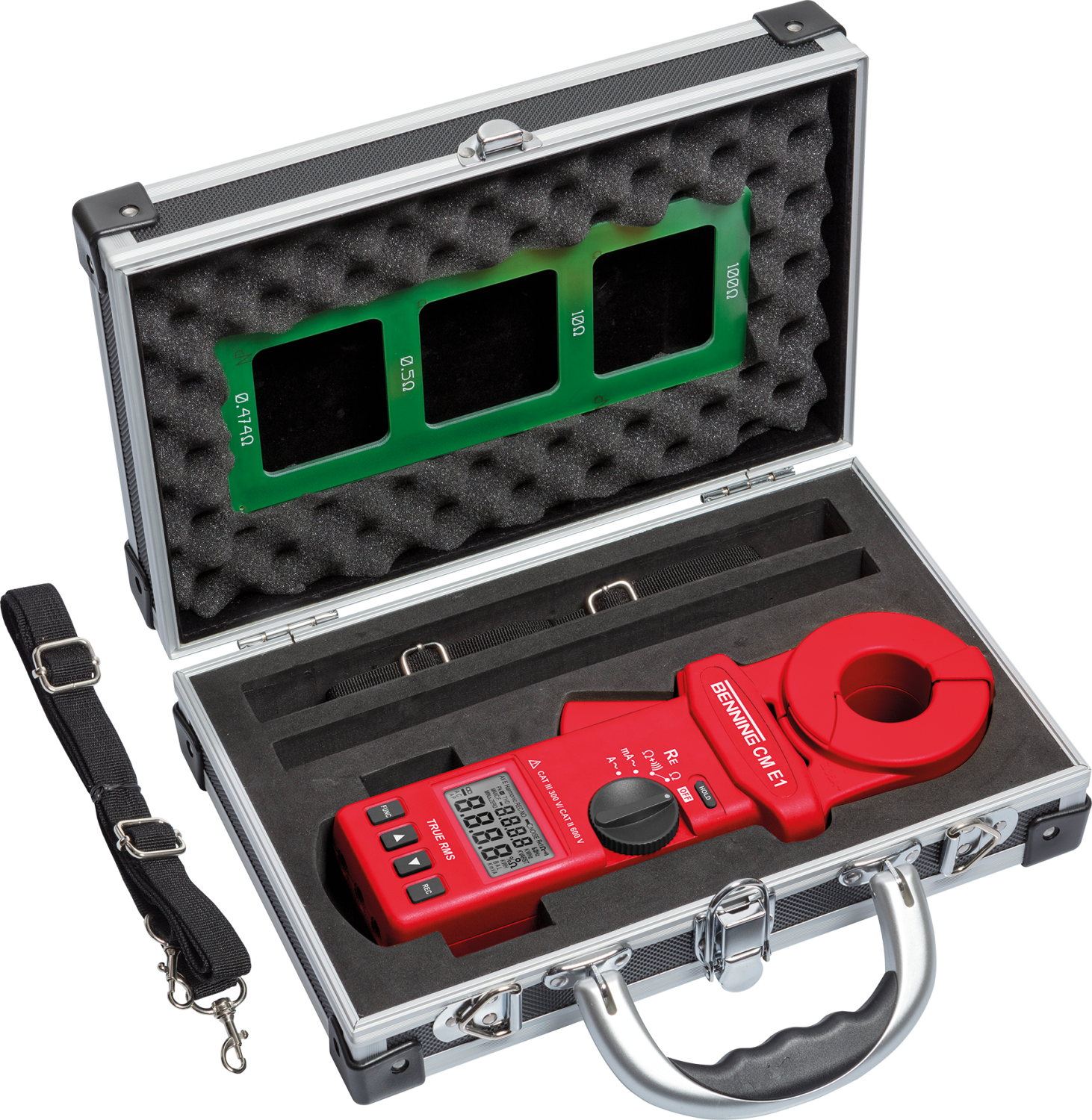

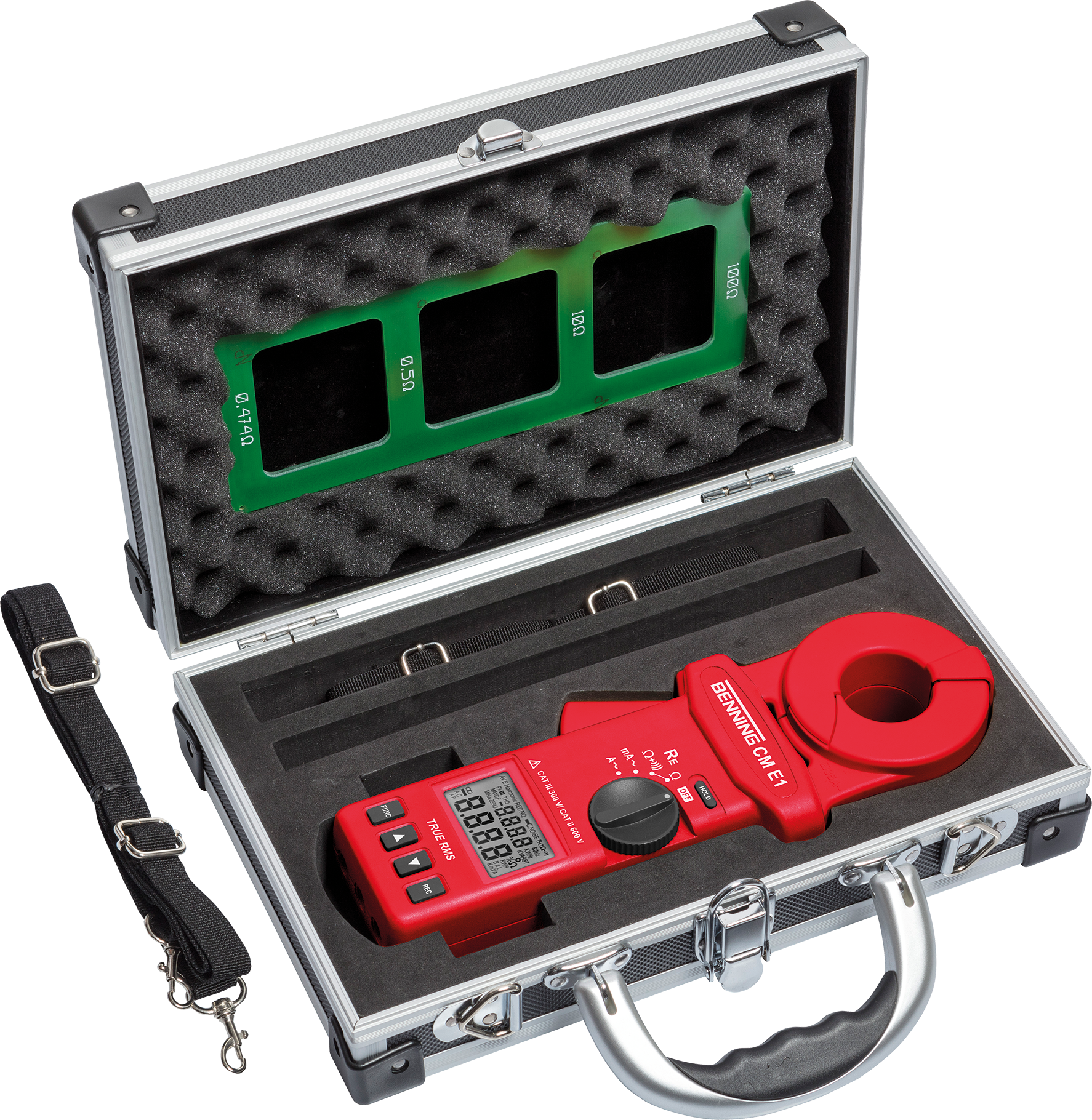

- Inclusief transportkoffer met schouderriem, referentieweerstand, batterij en gebruiksaanwijzing
Downloads
Specificaties
| ETIM Classificatie Code: | EC000380 (Meettang) |
|---|---|
| ETIM Groep Code: | EG000044 (Meet- en testapparatuur) |
| Analoge balkaanduiding: | Nee |
| Beschermingsgraad (IP): | IP30 |
| Capaciteitsmeting: | Nee |
| Doorgangstest: | Nee |
| Frequentiemeting: | Nee |
| Indicatie/aanduiding: | Digitaal |
| Interface: | Nee |
| Lekstroommeting: | Ja |
| Max. spanning meetcircuitcategorie: | 300 V |
| Meervoudige indicatie: | Ja |
| Meetbereikkeuze: | Automatisch |
| Meetcircuitcategorie: | CAT III |
| Meetwaardegeheugen: | Ja |
| Meting in kabel met heen- en teruggeleider: | Nee |
| Met schermverlichting: | Nee |
| Rendementsmeting (TRMS): | Ja |
| Spanningsmeting/AC: | Nee |
| Spanningsmeting/DC: | Nee |
| Stroommeetbereik/AC: | 0.0003 - 35 A |
| Tangbekopening: | 38 mm |
| Temperatuurmeting: | Nee |
| Type stroom: | AC |
| Uitvoering als adapter voor het aansluiten op multimeter: | Nee |
| Vermogensmeting: | Nee |
| Weerstandmeetbereik: | Ja |
